در طراحی Back-To-The-Future (BTF)، بخشی از اتصالات اصلی مادربرد به پشت PCB منتقل شدهاند تا کابلها در نمای اصلی مادربرد کمتر دیده شوند و سیستم ظاهر تمیزتری داشته باشد.
این مادربرد از پردازندههای Intel Core Ultra Series 2 با سوکت LGA1851 پشتیبانی میکند و برای پلتفرم دسکتاپ نسل جدید اینتل طراحی شده است.
چیپست Z890 امکانات ردهبالای پلتفرم Intel را در اختیار سیستم قرار میدهد و برای سیستمهای گیمینگ و حرفهای سطح بالا مناسب است.
چهار اسلات DIMM برای حافظه DDR5 در نظر گرفته شده و ظرفیت کلی حافظه تا 256GB قابل افزایش است. مادربرد از XMP، CUDIMM و فناوریهای اختصاصی ASUS برای بهبود عملکرد حافظه نیز پشتیبانی میکند.
ASUS برای این مدل پشتیبانی از سرعتهای تا 9200+ MT/s در حالت اورکلاک را اعلام کرده است؛ البته سرعت نهایی به پردازنده، ماژولهای RAM و پیکربندی سیستم بستگی دارد.
فناوری NitroPath DRAM برای بهبود مسیر سیگنال حافظه و ایجاد ظرفیت بیشتر برای اورکلاک DDR5 استفاده شده و یکی از قابلیتهای مهم این مادربرد برای کار با حافظههای سریع است.
یک اسلات اصلی PCIe 5.0 x16 برای کارت گرافیک در نظر گرفته شده که میتواند بسته به پیکربندی پردازنده و خطوط PCIe در حالتهای x16 یا x8/x4/x4 فعالیت کند.
یکی از نقاط قوت HERO BTF وجود 6 اسلات M.2 است؛ چهار اسلات از سمت پردازنده و دو اسلات از چیپست تأمین میشوند.
M.2_1، M.2_3 و M.2_4 از PCIe 5.0 x4 پشتیبانی میکنند و برای SSDهای NVMe پرسرعت نسل جدید مناسب هستند.
سه اسلات دیگر شامل M.2_2، M.2_5 و M.2_6 از PCIe 4.0 x4 پشتیبانی میکنند. در نتیجه میتوان تعداد بسیار زیادی SSD NVMe را مستقیماً روی مادربرد نصب کرد.
فناوری ROG M.2 PowerBoost برای تأمین توان پایدارتر اسلاتهای M.2 طراحی شده و ASUS اعلام کرده که امکان فعالیت همزمان تمام M.2ها را با عملکرد مناسب فراهم میکند.
در صورت فعال شدن M.2_3 یا M.2_4، اسلات اصلی PCIe 5.0 x16 به حالت x8 میرود؛ بنابراین در سیستمهای ردهبالا باید نحوه استفاده از M.2ها و GPU را در نظر گرفت.
چهار پورت SATA 6Gb/s برای اتصال HDD، SSDهای SATA و سایر تجهیزات ذخیرهسازی در نظر گرفته شده است.
مادربرد بهصورت همزمان یک کنترلر Intel 2.5Gb Ethernet و یک کنترلر Realtek 5Gb Ethernet دارد؛ بنابراین برای شبکه کابلی پرسرعت بسیار مجهز است.
ارتباط بیسیم از طریق Wi-Fi 7 2×2 انجام میشود و از باندهای 2.4، 5 و 6 گیگاهرتز و پهنای باند 320MHz پشتیبانی میکند. سرعت انتقال اعلامی ASUS تا 5.8Gbps است.
برای اتصال تجهیزات بیسیم مانند هدست، کیبورد، ماوس و سایر لوازم جانبی، Bluetooth 5.4 نیز در نظر گرفته شده است.

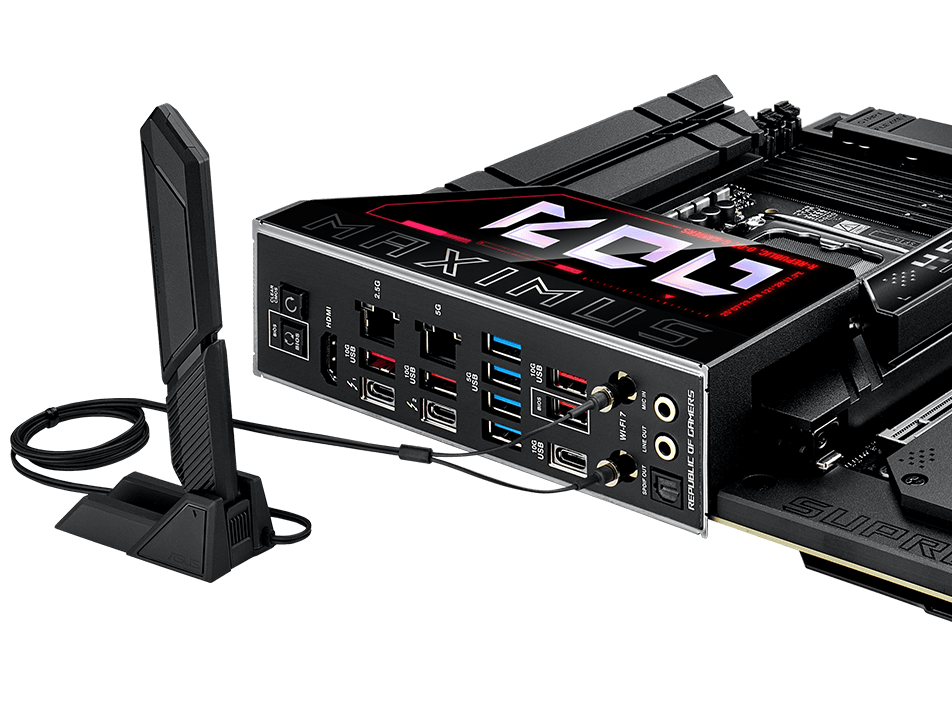

در پنل پشتی دو پورت Thunderbolt 4 USB Type-C وجود دارد که علاوه بر انتقال داده، از خروجی تصویر نیز پشتیبانی میکنند.
در بخش پشتی مجموعاً 11 پورت USB وجود دارد: دو Thunderbolt 4، پنج پورت USB 10Gbps و چهار پورت USB 5Gbps.
سیستم صوتی ROG SupremeFX با کدک Realtek ALC4082، DAC چهارگانه ESS ES9219، خروجی صدای 120dB SNR و ورودی 110dB SNR را ارائه میکند و از صدای چندکاناله 7.1 پشتیبانی دارد.
این مادربرد از Aura Sync و هدرهای Addressable Gen 2 RGB پشتیبانی میکند و در کنار آن نورپردازی Polymo Lighting II نیز در طراحی مادربرد استفاده شده است.
HERO BTF یک مادربرد ردهبالا برای اورکلاک و تیونینگ سیستم است و از قابلیتهایی مانند Extreme OC Kit، Extreme Engine Digi+، چوکهای MicroFine Alloy و خازنهای 10K Black Metallic بهره میبرد.
برای سیستم خنککننده، یک هدر CPU Fan، یک CPU OPT، یک AIO Pump، چهار هدر فن کیس و یک هدر W_PUMP+ در نظر گرفته شده است.
ابعاد مادربرد 30.5 × 24.4 سانتیمتر است و در فرم فاکتور استاندارد ATX ساخته شده است.
| برند | ASUS |
|---|---|
| سری مادربرد | ROG MAXIMUS |
| مدل | ROG MAXIMUS Z890 HERO BTF |
| پلتفرم | Intel |
| سوکت پردازنده | LGA1851 |
| پردازنده قابل پشتیبانی | Intel Core Ultra Series 2 |
| چیپست | Intel Z890 |
| فرم فاکتور | ATX |
| نسل حافظه | DDR5 |
| اسلات RAM | 4 عدد DIMM |
| حداکثر حافظه RAM | 256GB |
| حداکثر سرعت RAM | 9200+ MT/s (OC) |
| پشتیبانی از XMP | دارد |
| اسلات PCIe x16 | 1 عدد |
| نسل اسلات اصلی | PCIe 5.0 |
| اسلات PCIe x4 | 1 عدد PCIe 4.0 |
| اسلات PCIe x1 | 1 عدد PCIe 4.0 |
| اسلات M.2 | 6 عدد |
| M.2 PCIe 5.0 | 3 عدد |
| M.2 PCIe 4.0 | 3 عدد |
| پورت SATA III | 4 عدد |
| LAN | Intel 2.5GbE + Realtek 5GbE |
| Wi-Fi | Wi-Fi 7 2×2 |
| Bluetooth | 5.4 |
| Thunderbolt | 2 × Thunderbolt 4 Type-C |
| USB پشتی | 11 پورت |
| USB 10Gbps پشتی | 5 عدد |
| USB 5Gbps پشتی | 4 عدد |
| کدک صوتی | Realtek ALC4082 / ROG SupremeFX |
| DAC | ESS ES9219 QUAD DAC |
| نورپردازی | Polymo Lighting II / Aura Sync |
| هدر ARGB | 3 × Addressable Gen 2 |
| BIOS | 256Mb UEFI AMI BIOS |
| ابعاد | 30.5 × 24.4 سانتیمتر |
